Bir endüstriyel nem alma cihazı seçerken (ister bir üretim hattının dar toleranslı proses gereksinimi için, ister soğuk hava deposunun raf bazlı dew point kontrolü için) başlangıç noktanız nem yükü hesabıdır. Doğru bir hesap olmadan seçilen endüstriyel nem alma cihazı ya hedef nem değerine ulaşamaz ya da gereğinden büyük olduğu için sürekli kısa çevrimde çalışıp enerji israf eder. NKT, Nem Kontrol Teknolojileri olarak TFT İtalya'nın endüstriyel nem alma cihazı portföyünü Türkiye'de temsil ediyoruz; her projede saha analizi + nem yükü hesabı + TFT cihaz seçimi sürecini birlikte yürütüyoruz. Bu rehber önce nem kavramlarını sıfırdan ele alır, sonra mahalde nem yükü oluşturan yedi kaynağı pratik formüller ve sayısal örneklerle gösterir, son olarak kapasite seçimi ve cihaz tipi kararına nasıl varılacağını açıklar.
Eksik kapasite hedef nemi sağlayamaz; üründe küflenme, yapısal korozyon ve kalite kaybı görülür. Aşırı kapasite ise cihazı sürekli kısa çevrimde çalıştırır; kompresör ömrü %30–50 kısalır, yıllık enerji tüketimi gereksiz artar. İdeal cihaz, peak nem yükünü %20 emniyet payıyla karşılayabilen modülasyon kabiliyetli sistemdir.
Nem Nedir, Nasıl Ölçülür?
Nem, havadaki su buharı miktarıdır. Su atmosferdeki temel bileşenlerden biridir; sıcaklık, basınç ve çevresel koşullara göre miktarı değişir. Hava bir "süngerin" suyu emmesi gibi su buharını içine alır; fakat bu süngerin kapasitesi sıcaklığa göre değişen bir özelliktir. Bu basit ama önemli gerçek, dört farklı parametrenin neden var olduğunu açıklar.
Bağıl Nem (RH) Nedir?
Bağıl nem (Relative Humidity, RH), havadaki su buharı miktarının, o sıcaklıkta hava tarafından maksimum tutulabilecek su buharı miktarına yüzdesel oranıdır. %0 tamamen kuru havayı, %100 ise doygun (yoğuşma sınırındaki) havayı ifade eder.
Pv = havadaki su buharı kısmi basıncı (Pa)
Psat = aynı sıcaklıktaki doygun buhar basıncı (Pa)
RH = bağıl nem (%)
Bağıl nem ev/ofis konfor termostatlarında, hava durumu raporlarında ve insan sağlığı standartlarında en yaygın kullanılan parametredir. ASHRAE ve WHO insan konforu için %40–60 RH bandını önerir; bu band hem solunum yolu enfeksiyonlarını hem de küf riskini en aza indirir.
Önemli ayrıntı: Bağıl nem sıcaklığa kuvvetle bağlıdır. Aynı miktarda su içeren bir hava kütlesinin RH değeri, sıcaklık değiştiğinde önemli ölçüde değişir. Genel kural olarak oda koşullarında 1°C sıcaklık artışı yaklaşık %3 RH düşüşüne karşılık gelir.
Bir kış sabahı dış hava 5°C ve %85 RH değerinde olsun. Bu hava bir eve alınıp 22°C'ye ısıtıldığında mutlak nem değişmediği halde bağıl nem yaklaşık %26'ya düşer. Kullanıcılar bu kuru ortamda mukoza tahrişi, statik elektrik, ahşapta çatlama gibi sorunlar yaşar. Çözüm ısıtmanın yanına nemlendirme sistemi entegre etmektir.

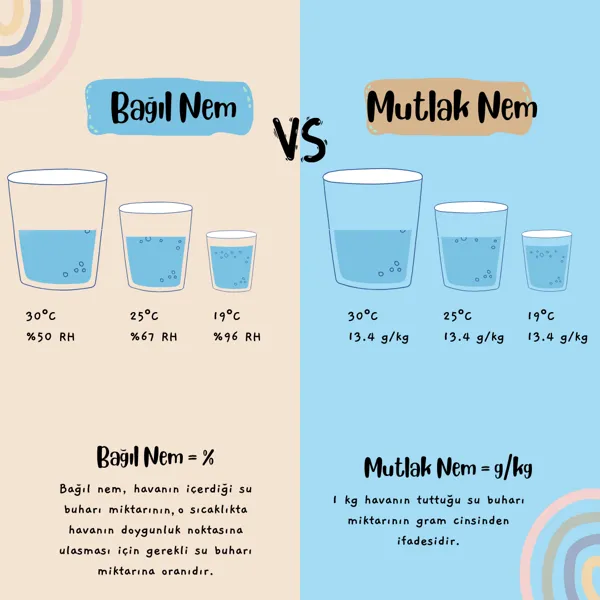

Sıcaklık ↔ Bağıl Nem ↔ Mutlak Nem İlişkisi
Kap = havanın su tutma kapasitesi (sıcaklığa bağlı). Su seviyesi = bağıl nem (%). Suyun miktarı = mutlak nem (g/m³).
Mutlak Nem Nedir?
Mutlak nem (Absolute Humidity, ρv), havanın hacim başına taşıdığı toplam su buharı kütlesidir. Birimi g/m³ veya kg/m³ şeklindedir. Bağıl nemin tersine sıcaklığa bağımlı değildir: aynı 12 g/m³ değeri hava 5°C de olsa 25°C de olsa hacimde bulunan su miktarını değiştirmez.
ρv = mutlak nem (g/m³)
mv = havadaki su buharı kütlesi (g)
Vtoplam = havanın toplam hacmi (m³)
Tipik referans değerler: 20°C'de doygun hava yaklaşık 17,3 g/m³; 30°C'de yaklaşık 30,4 g/m³; 5°C'de yalnızca 6,8 g/m³ su buharı taşıyabilir. Sıcaklık arttıkça havanın nem taşıma kapasitesi üstel olarak büyür, yaz aylarında nem yükünün neden bu kadar artığının temel nedeni budur.
1000 m³'lük bir gıda deposunun dış hava şartı 30°C, %75 RH (~22,8 g/m³ mutlak nem); iç hedef 18°C, %50 RH (~7,7 g/m³). Saatte 1 hava değişimi (1 ACH) varsayarsak, depoya saatte taşınan ek nem yükü:
(22,8 − 7,7) g/m³ × 1000 m³/h = 15,1 kg/h

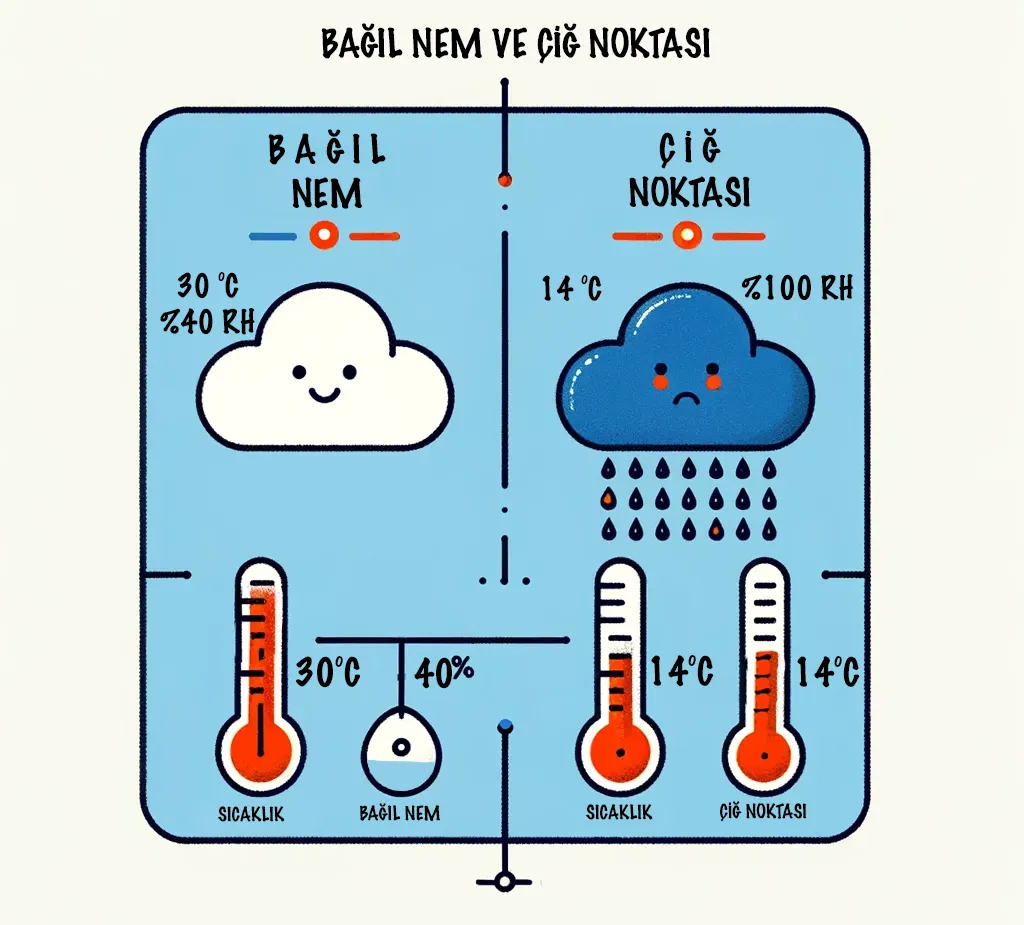

Çiy Noktası (Dew Point) Nedir?
Çiy noktası (Dew Point, Tdp), sabit basınçta havanın soğutulduğunda doygunluğa ulaştığı (RH = %100) ve içindeki su buharının yoğuşmaya başladığı sıcaklıktır. °Cdp birimiyle ifade edilir.
Çiy noktası havanın mutlak nem içeriğinin tek değişkenli, doğrudan göstergesidir. Sıcaklık veya basınç değişmediği sürece sabit kalır; bu nedenle proses kontrolünde bağıl nem yerine çiy noktası ölçümü tercih edilir. Düşük çiy noktası, aynı sıcaklıkta düşük bağıl neme karşılık gelir.
| Uygulama | Tipik Çiy Noktası Hedefi | Neden Bu Değer? |
|---|---|---|
| Konfor iklimlendirmesi | +5 ↔ +12°Cdp | İnsan konforu, küf riski olmadan rahatlık |
| Soğuk hava deposu | −5 ↔ −15°Cdp | Ürün yüzeyinde yoğuşma engellenir, defrost azalır |
| İlaç granülasyon | −20 ↔ −40°Cdp | Higroskopik maddelerin nem alması engellenir |
| Lityum pil dry room | −40 ↔ −60°Cdp | Lityum + H₂O reaksiyonunu engelleme zorunluluğu |
Yoğuşmalı tip nem alma cihazları yaklaşık +12°Cdp'ye kadar pratik şekilde inebilir. Bu sınırın altında silikajel rotorlu desikant sistemler gerekir; bu sistemler −60°Cdp'ye kadar inebilir.
Özgül Nem (W) Nedir?
Özgül nem (Specific Humidity, W veya x), havadaki su buharı kütlesinin aynı havanın kuru hava kısmı kütlesine oranıdır. Birimi g su buharı / kg kuru hava şeklindedir. Termodinamik literatüründe "humidity ratio" olarak da adlandırılır ve psikrometrik diyagramların standart y-ekseninidir.
W = özgül nem (kg su buharı / kg kuru hava)
Pv = su buharı kısmi basıncı (Pa)
Patm = atmosfer basıncı (≈ 101.325 Pa, deniz seviyesinde)
0,622 = molekül kütle oranı (Mv/Mda)
Özgül nemin en önemli özelliği, hava sadece ısıtıldığında veya soğutulduğunda (faz değişimi olmadan) sabit kalmasıdır. Bu yüzden ısıtma bataryasında W değişmez; soğutma bataryasında çiy noktası altına inildiğinde W düşer (yoğuşma yoluyla). Tüm nem yükü hesapları kütle dengesi üzerinden yapıldığı için W standart parametredir.
| Parametre | Birim | Sıcaklıktan Bağımsız mı? | En Çok Kullanıldığı Yer |
|---|---|---|---|
| Bağıl Nem (RH) | % | Hayır | Konfor + insan sağlığı setpoint'i |
| Mutlak Nem (ρv) | g/m³ | Evet | Mevsimsel karşılaştırma, dış hava analizi |
| Çiy Noktası (Tdp) | °C | Evet | Düşük nem proses kontrolü |
| Özgül Nem (W) | g/kg kuru hava | Evet | Tüm yük formülleri (mühendislik standardı) |
Nem Yükünün Yedi Ana Kaynağı
Bir mahalde nem yükü tek bir kaynaktan değil, birbirinden bağımsız çalışan yedi farklı mekanizmadan oluşur. Doğru cihaz seçimi için her birinin ayrı ayrı hesaplanıp toplanması gerekir.
| Kaynak | Mekanizma | Tipik Pay |
|---|---|---|
| Planlanmamış havalandırma (infiltrasyon) | Çatlak, kapı, conveyor, hava kilidi geçişlerinden sızan dış hava | %30–60 |
| Planlı havalandırma (mekanik besleme) | İhtiyaca göre verilen taze hava (kişi başı m³/h) | %10–25 |
| Su buharlaşması | Açık su yüzeyleri, temizlik, ürün buharlaşması | %5–80 (uygulamaya bağlı) |
| Personel | Solunum + terleme; aktivite seviyesine bağlı | %2–10 |
| Yapı difüzyonu | Beton, ahşap, sıva yüzeylerden yavaş su buharı geçişi | %1–5 (müze/arşivde %20+) |
| Hidroskopik malzemeler | Ahşap, kağıt, deri, pamuk gibi malzemelerin denge nemine ulaşması | Geçici (yeni stokta yüksek) |
| Yanma emisyonu | İçten yanmalı motor, gaz brülörü, açık alev | %5–15 (depo/forklift) |

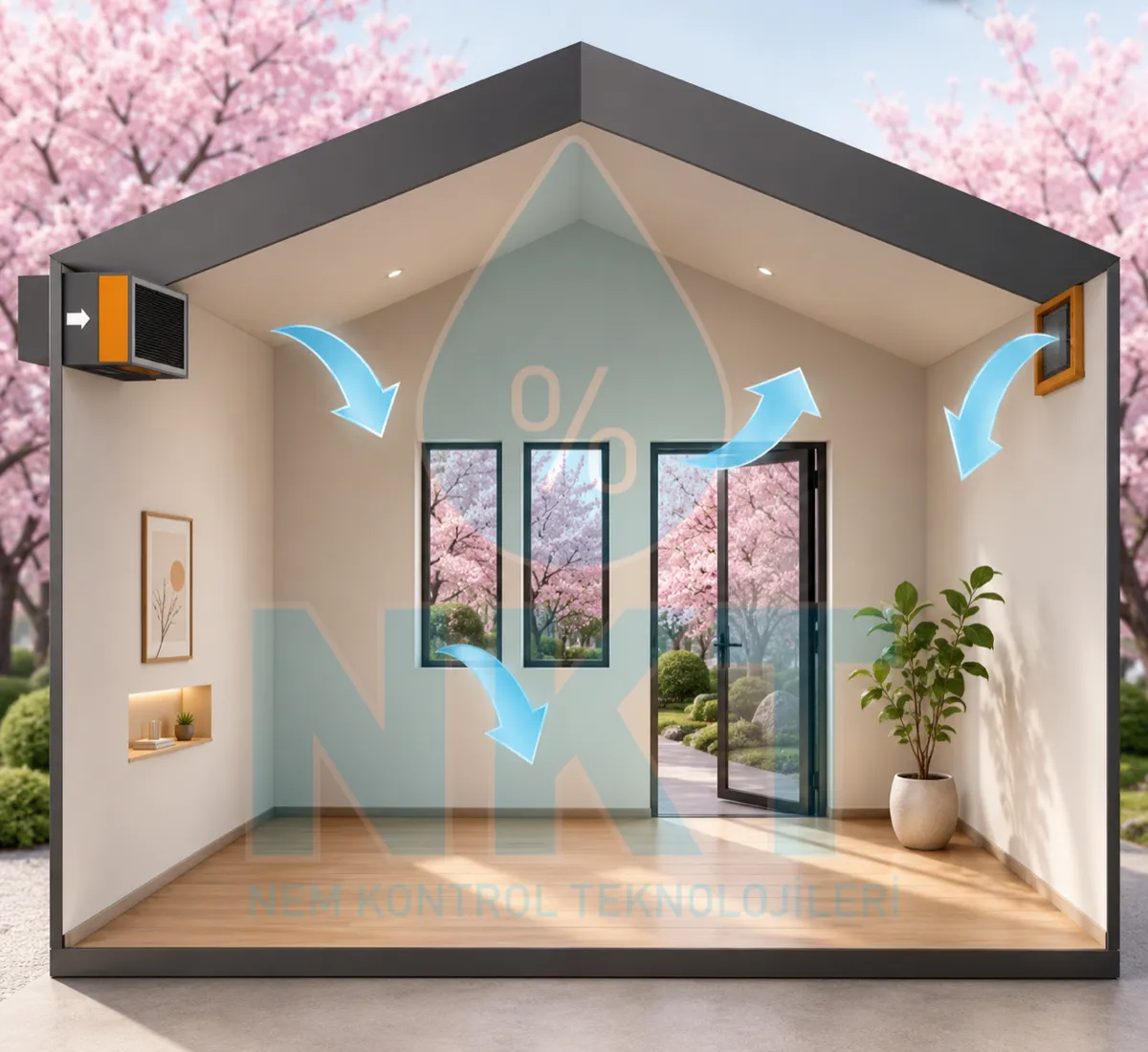

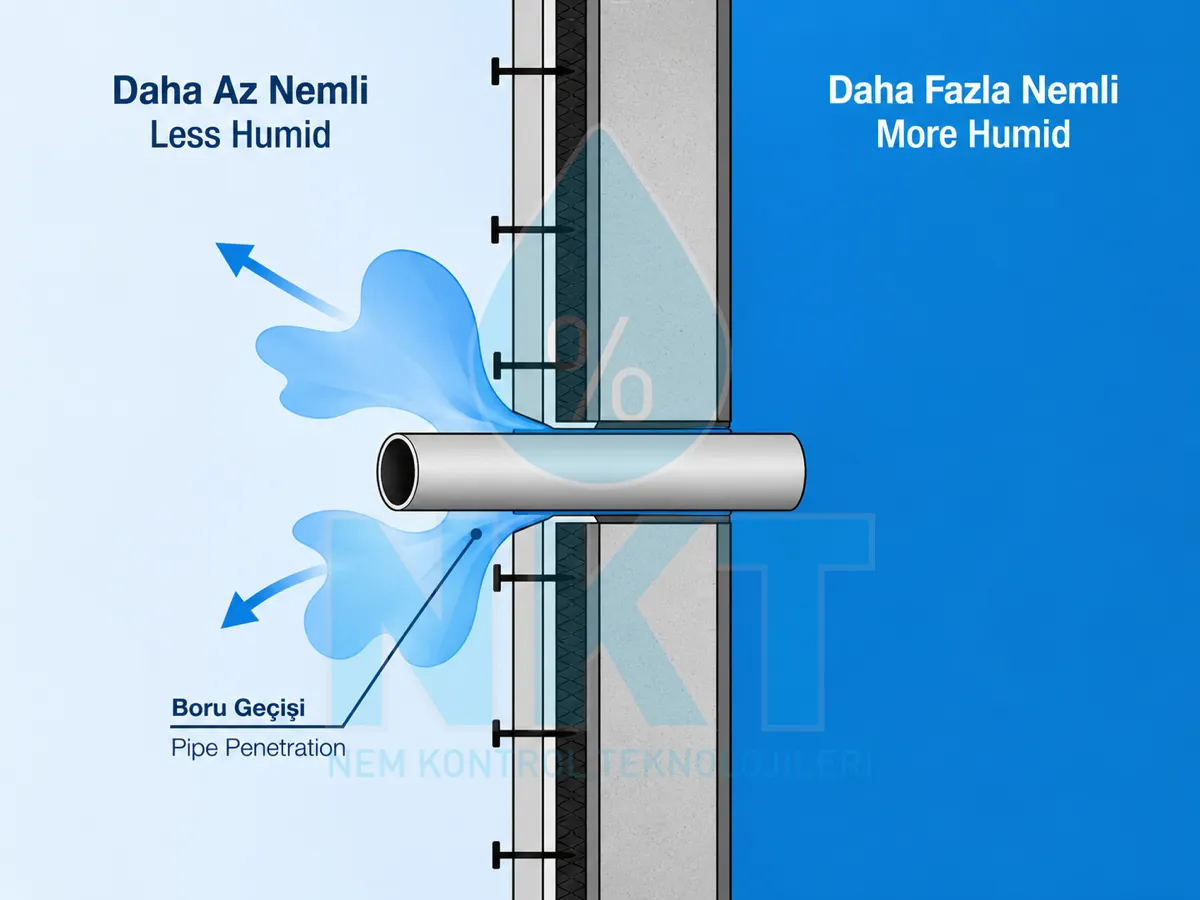

1) Planlanmamış Havalandırma (İnfiltrasyon)
Hemen her endüstriyel mahalde toplam nem yükünün en büyük tek kalemi infiltrasyondur. Yapı zarfı sızıntıları, kapı açılmaları, conveyor açıklıkları ve hava kilidi geçişleri başlıca yollarıdır. Konut/ofis tipi konfor uygulamasında bile pencere ve dış kapı açılmaları büyük katkı yapar.
Genel Formül
M = nem yükü (g/h)
qv = sızan hava debisi (m³/h)
d = hava yoğunluğu ≈ 1,2 kg/m³
x1 = dış hava özgül nemi (g/kg)
x2 = mahal hedef özgül nemi (g/kg)
qv = mahal hacmi × hava değişim sayısı (ACH)
Hacme Göre Tipik Hava Değişim Sayısı (Sızdırmaz Bina)
| Mahal Hacmi (m³) | ACH Önerisi (1/h) | Notlar |
|---|---|---|
| 0 – 500 | 0,3 | Konut, küçük ofis, bodrum: yüksek S/V oranı, oransal infiltrasyon yüksek |
| 500 – 1.000 | 0,25 | Orta ölçek |
| 1.000 – 5.000 | 0,2 | Standart endüstriyel depo |
| > 10.000 | 0,1 | Düşük S/V oranı, oransal infiltrasyon az |
Tablodaki değerler iyi sızdırmaz binalar içindir. Eski yapı, çok kapılı tesis veya gözenekli yapı malzemesi kullanılan binalarda 2–3 kat artırılmalıdır.

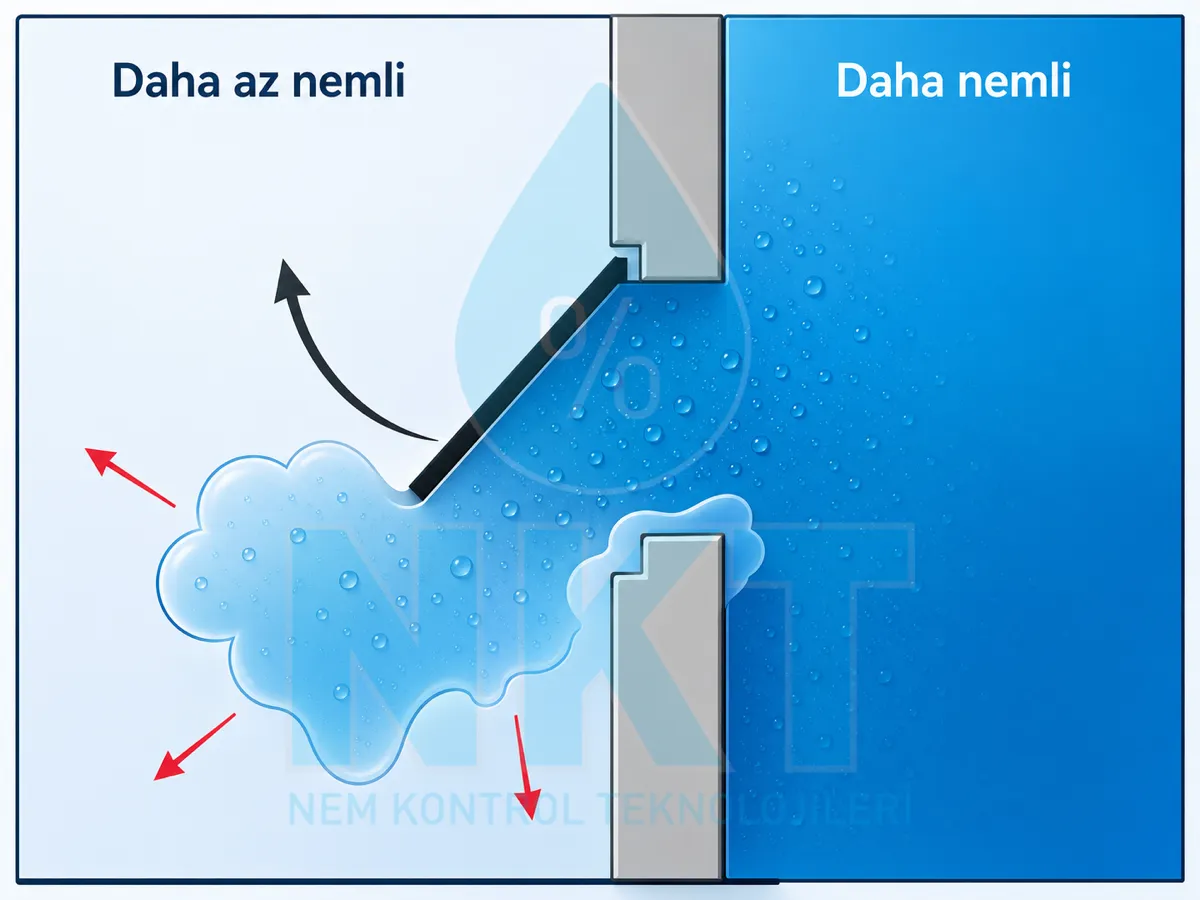

Kapı Açılma Hesabı
A = kapı açıklık alanı (m²)
S = açık kapıdan hava hızı ≈ 0,25 m/s (referans)
t = saatte toplam kapı açık kalma süresi (dakika)
d = hava yoğunluğu (kg/m³)

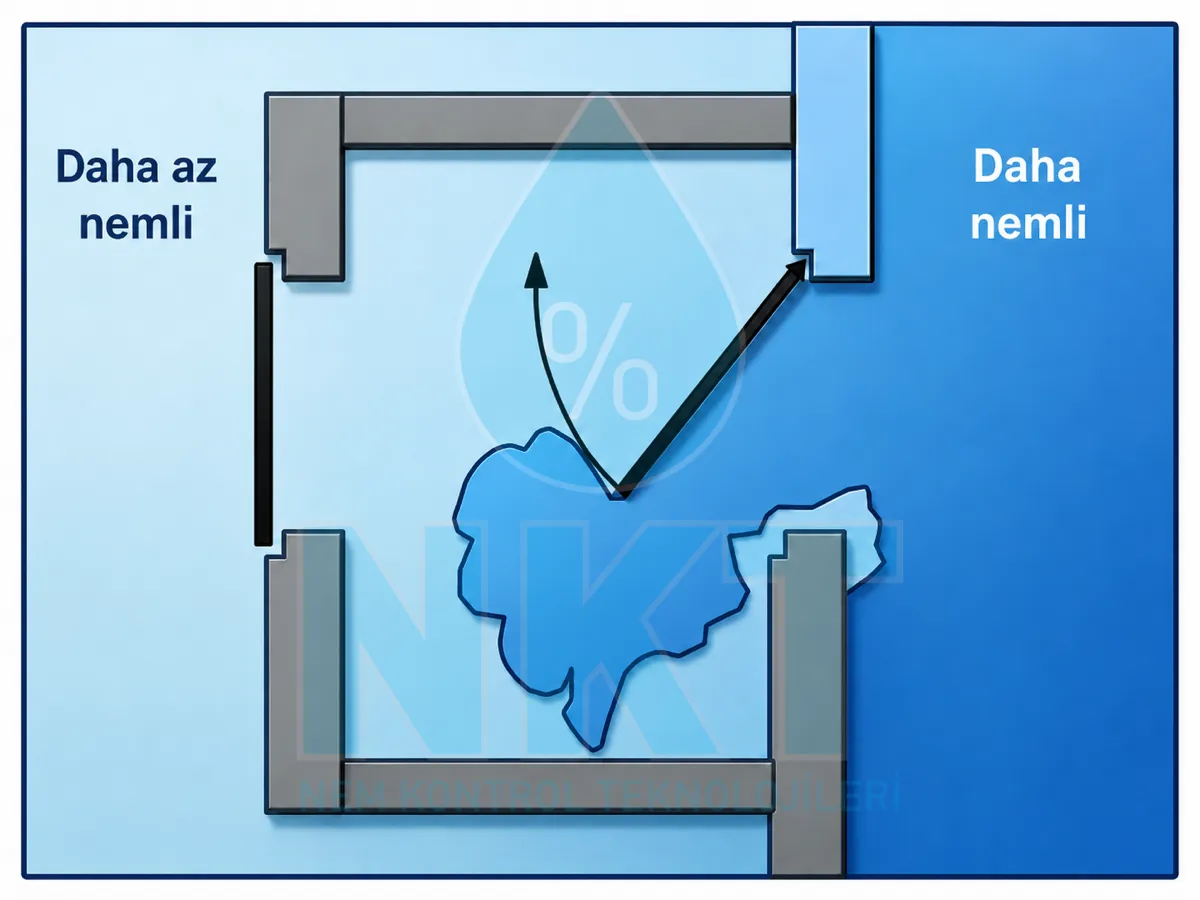

Hava Kilidi (Airlock) Hesabı
h, l, w = airlock yükseklik, uzunluk, genişlik (m)
f = saatlik açılma frekansı
1/2 katsayısı = airlock içindeki nemin dış-iç ortalama olduğu varsayımı

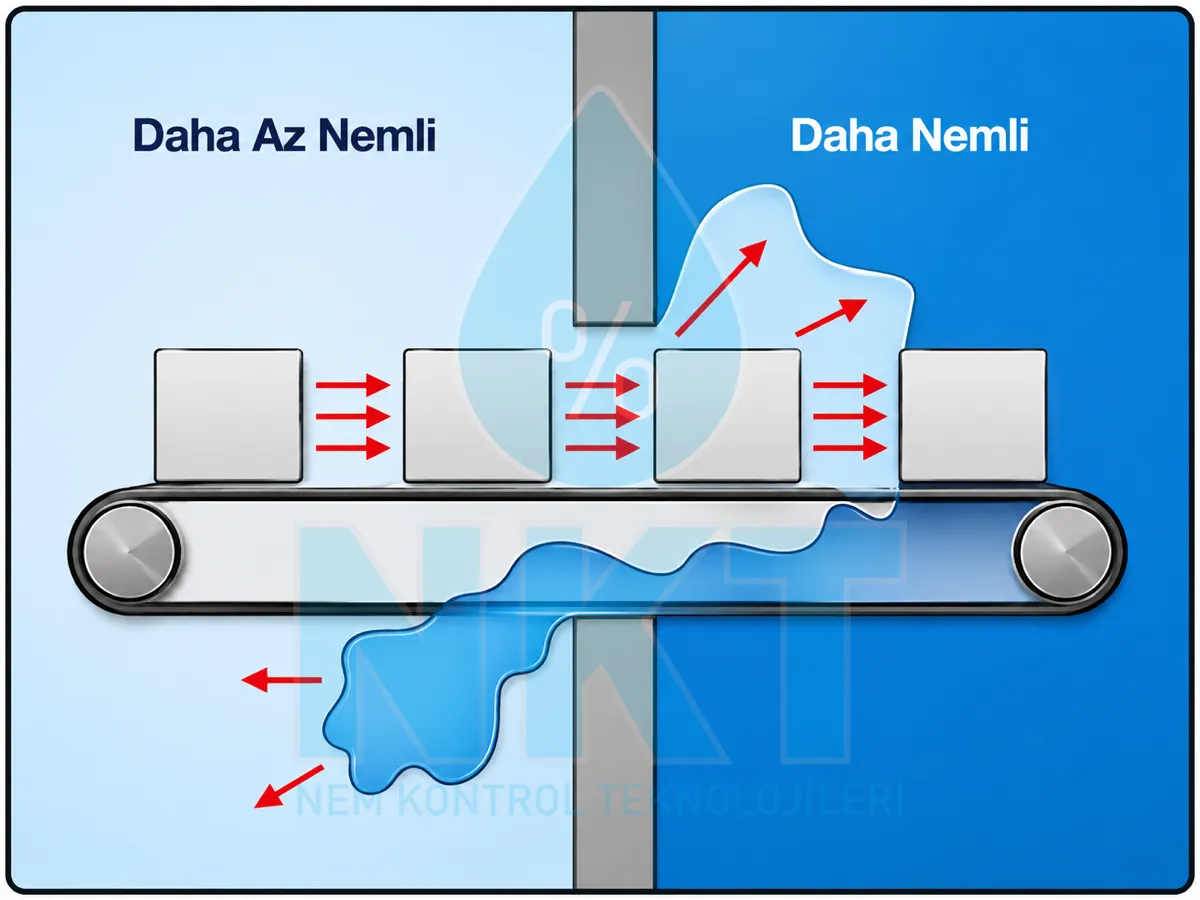

Konveyör Açıklığı Hesabı
V = konveyör hızı (m/s)
A = açıklık alanı (m²)

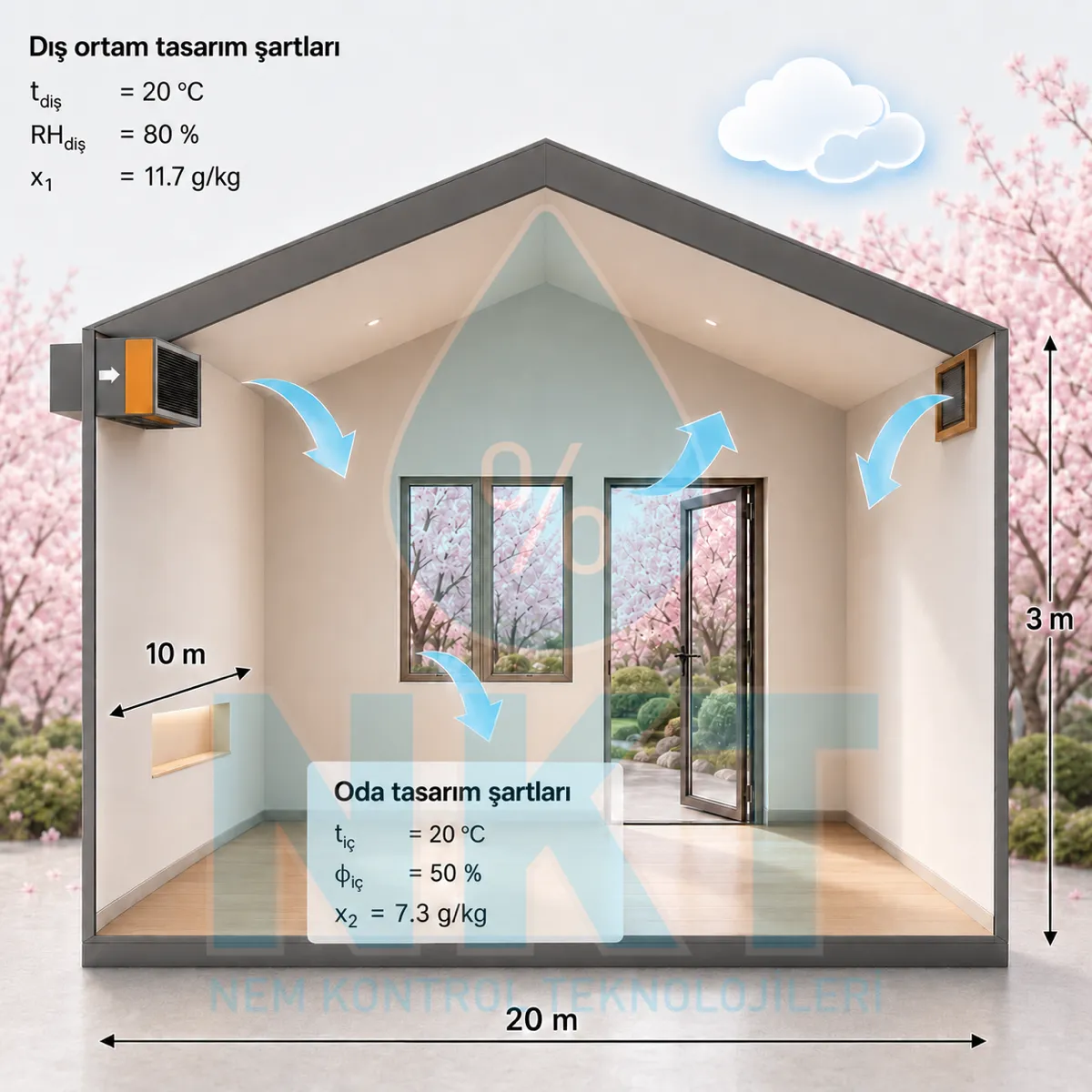

Pratik Örnek: 600 m³ Mahal İnfiltrasyon Hesabı
20 m × 10 m × 3 m boyutlarında bir üretim mahali. Dış tasarım koşulu 20°C, %80 RH (x₁ = 11,7 g/kg). İç hedef 20°C, %50 RH (x₂ = 7,3 g/kg).
Hacim: 600 m³ → ACH = 0,25 (500–1.000 m³ bandı)
qv = 600 × 0,25 = 150 m³/h
M = 150 × 1,2 × (11,7 − 7,3) = 792 g/h
Bu, sadece yapı zarf infiltrasyonudur. Kapı, conveyor, hava kilidi açıklıkları ayrı hesaplanıp eklenmelidir.

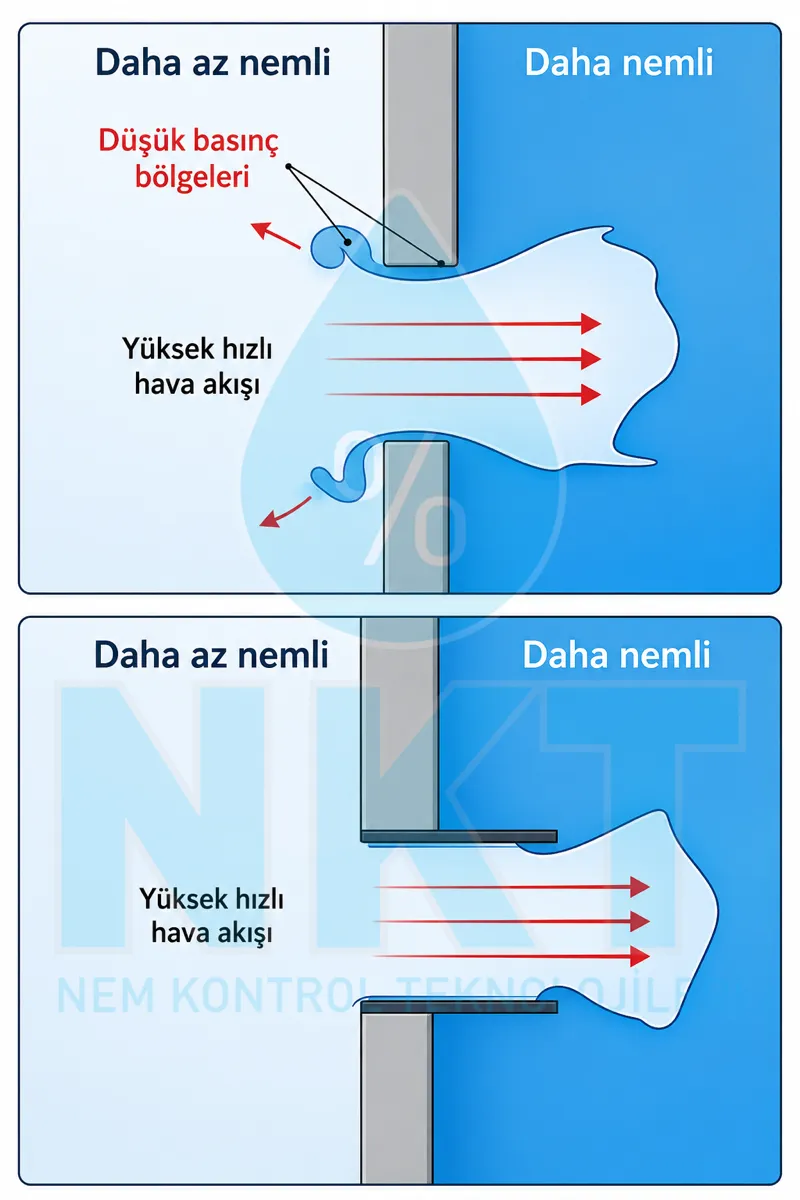

İnfiltrasyon Azaltma Stratejisi: Pozitif Basınç
Küçük açıklıklar üzerinden infiltrasyonu büyük oranda azaltmanın etkili yolu mahali pozitif basınca almaktır. Tüm açıklıklarda en az 0,8 m/s dışa doğru hava hızı sağlanırsa, ters yönlü nem infiltrasyonu büyük oranda durur. Etkinin sürdürülmesi için açıklıkların kanallı (ducted) olması ve düşük basınç bölgelerinin uzaklaştırılması gerekir.

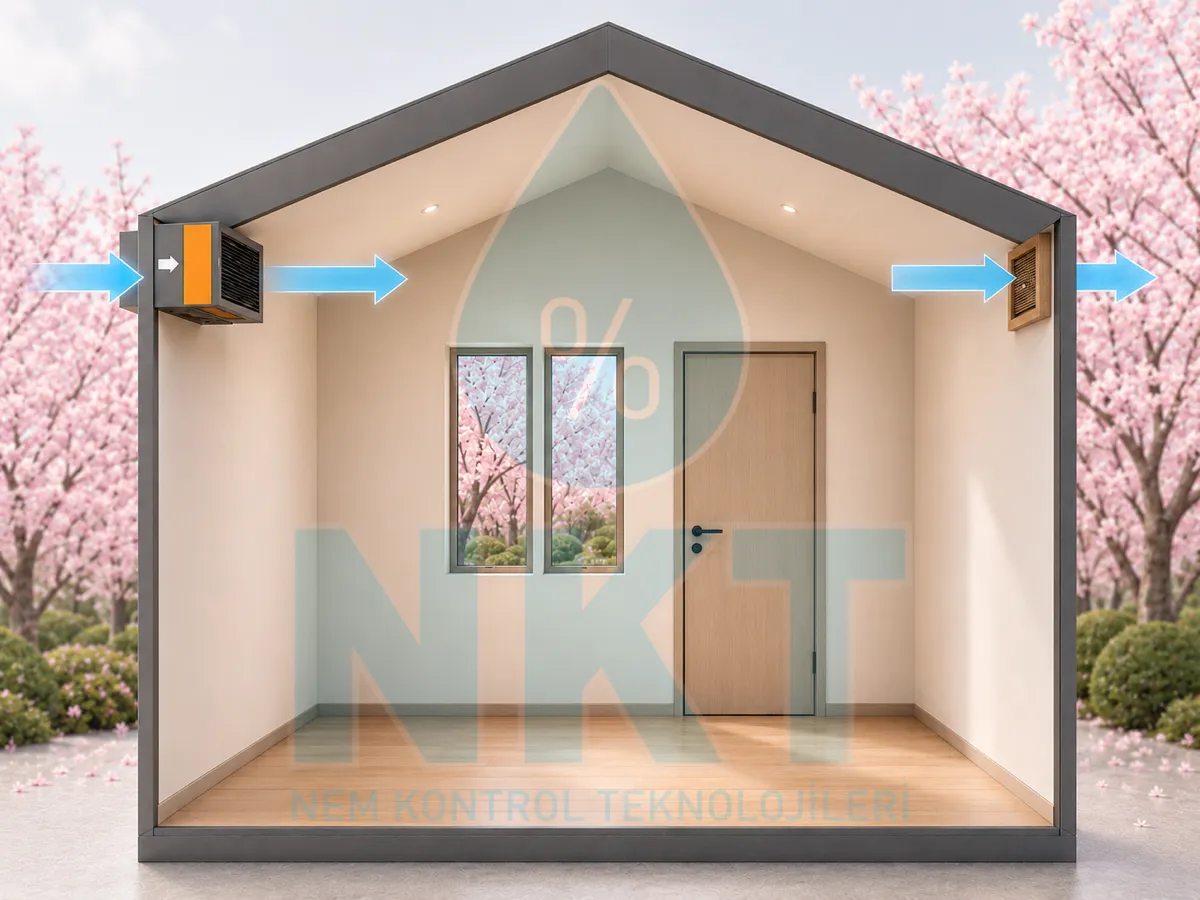

2) Planlı Havalandırma (Mekanik Besleme)
Personel sağlığı ve proses gereksinimi için bilinçli olarak verilen taze hava ayrı bir nem yükü kalemidir. ASHRAE 62.1 standardına göre tipik kişi başı 25 m³/h dış hava hesaplanır.
Yüksek nem yüklü uygulamalarda (kişi yoğun cleanroom'lar gibi) planlı havalandırma yükü infiltrasyonu aşabilir. Enerji geri kazanımlı ünite (ERV/HRV) kullanımı bu kalemi %50–70 azaltır.

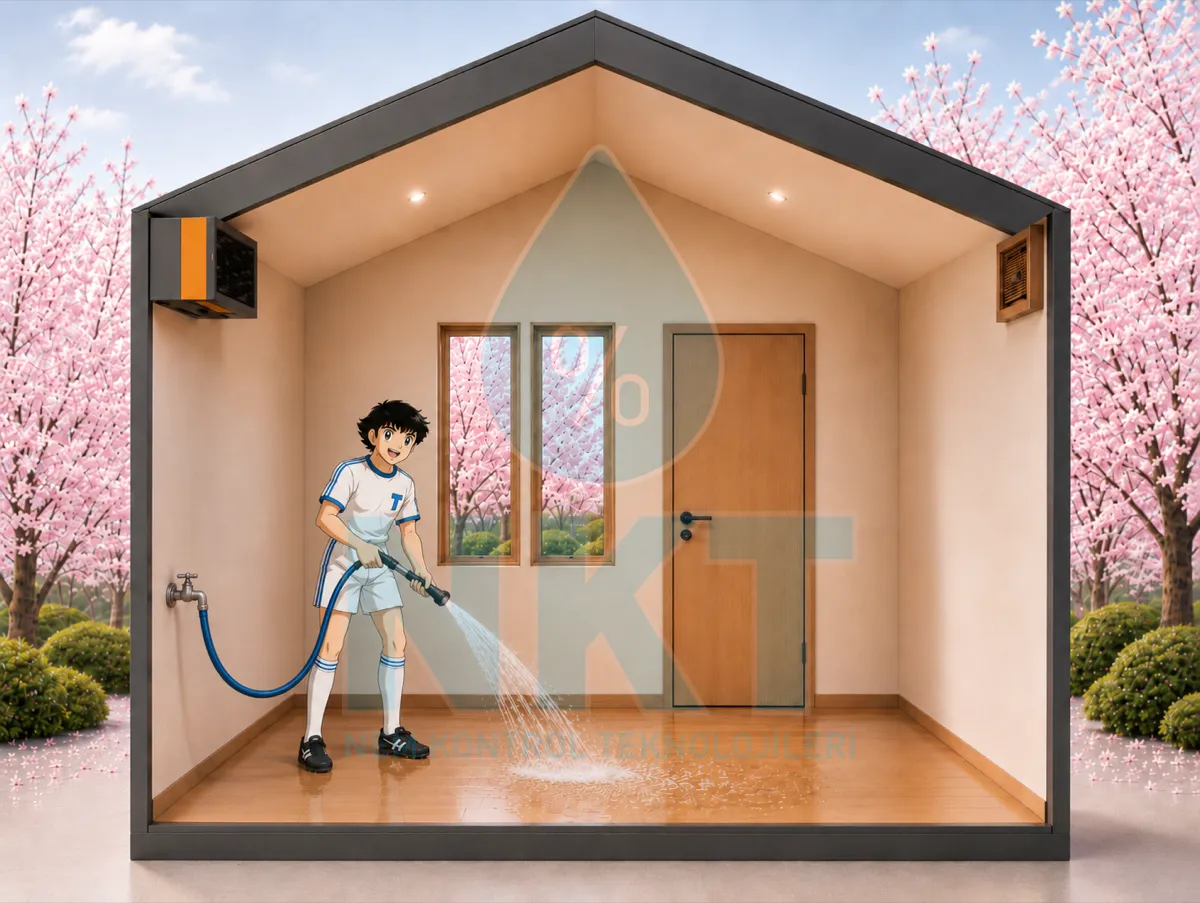

3) Su Buharlaşması
Açık su yüzeyleri, temizlik suları, yıkama prosesleri, soğutma kuleleri ve ürün buharlaşmasından kaynaklanır. Yüzme havuzları, çamaşırhaneler ve gıda işleme tesisleri bu kalemin baskın olduğu yerlerdir.
α = ısı transfer katsayısı (W/m²·°C)
Cp = havanın özgül ısısı = 1,005 kJ/kg·°C
A = su yüzey alanı (m²)
x1 = su yüzeyi üzerindeki doygun hava özgül nemi
x2 = mahal özgül nemi
α katsayısı durgun su yüzeyi için ~1,5; hareketli/dalgalı yüzeyler (sirkülasyonlu havuz, jakuzi) için 1,5–6 arasındadır. Yüzme havuzlarında bu kalem toplam yükün %70–95'ini oluşturur; bu nedenle havuz tipi nem alma cihazları gizli yük baskın çalışır ve özel olarak korozyona dirençli kasayla üretilir.
4) Personelden Emisyon
İnsanlar solunum ve terleme yoluyla 20–25°C ortamda aktivite seviyesine bağlı olarak nem üretir.
| Aktivite Seviyesi | Nem Üretimi (g/h/kişi) | Tipik Senaryo |
|---|---|---|
| Sedanter (oturarak çalışma) | 60 | Ofis, izleme odası, kontrol odası |
| Orta aktivite | 125 | Hafif montaj, yürüme, ayakta hafif iş |
| Yüksek aktivite | 200 | Ağır kaldırma, et işleme, kuru oda hızlı geçiş |

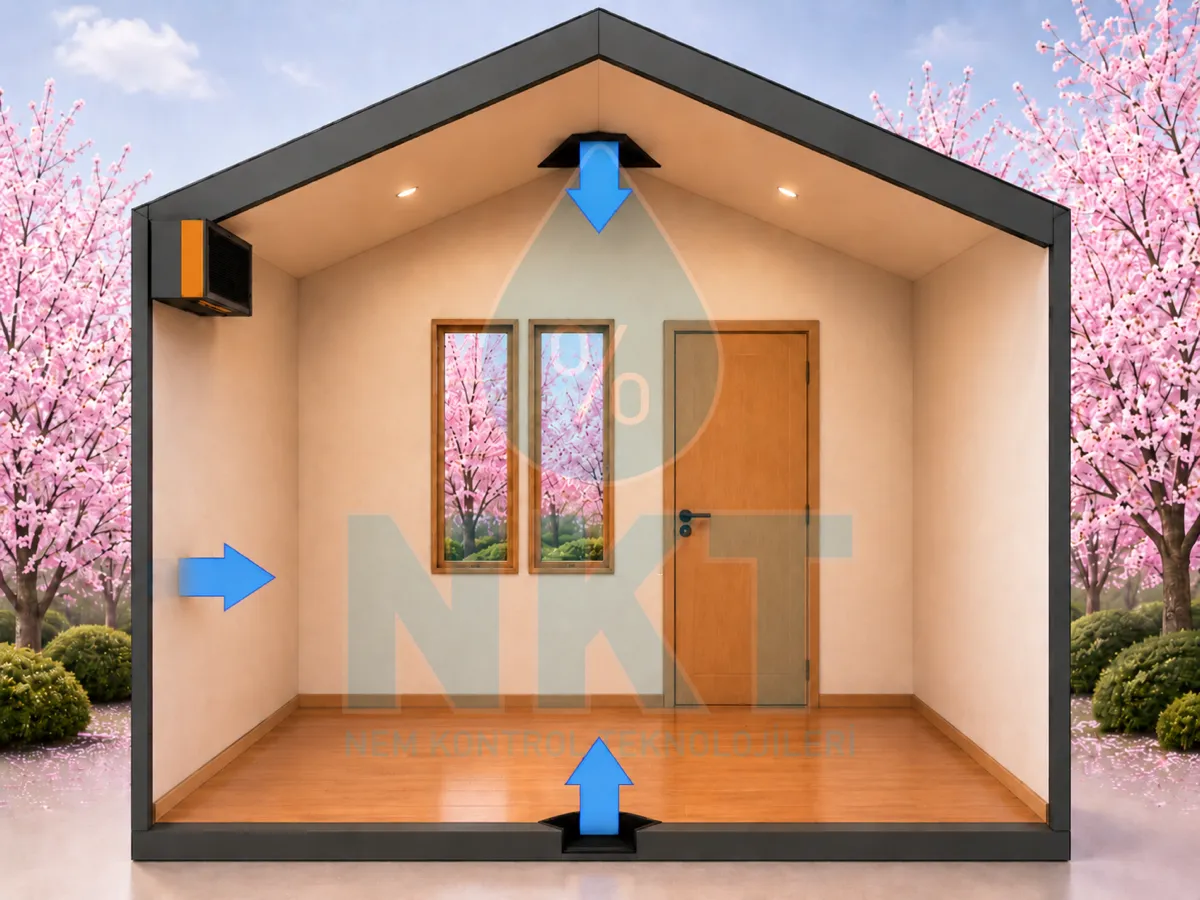

5) Yapı Malzemelerinden Difüzyon
Su buharı, kısmi basınç farkı altında beton, sıva, ahşap gibi gözenekli yapı malzemelerinden yavaşça geçer.
cd = malzeme difüzyon hız katsayısı (g/m·h·Pa)
A = duvar yüzey alanı (m²)
wt = duvar kalınlığı (m)
Δp = iç-dış su buharı kısmi basınç farkı (Pa)
Standart endüstriyel HVAC tasarımlarında bu kalem genellikle ihmal edilebilir mertebededir (toplam yükün <%5'i). Ancak müze, arşiv, kütüphane, freeze-dryer storage gibi uzun vadeli stabilite gerektiren uygulamalarda baskın yük kaynağı olabilir; çünkü yapı zarfı uzun süreçte ayrı bir mukavim depo gibi davranır.

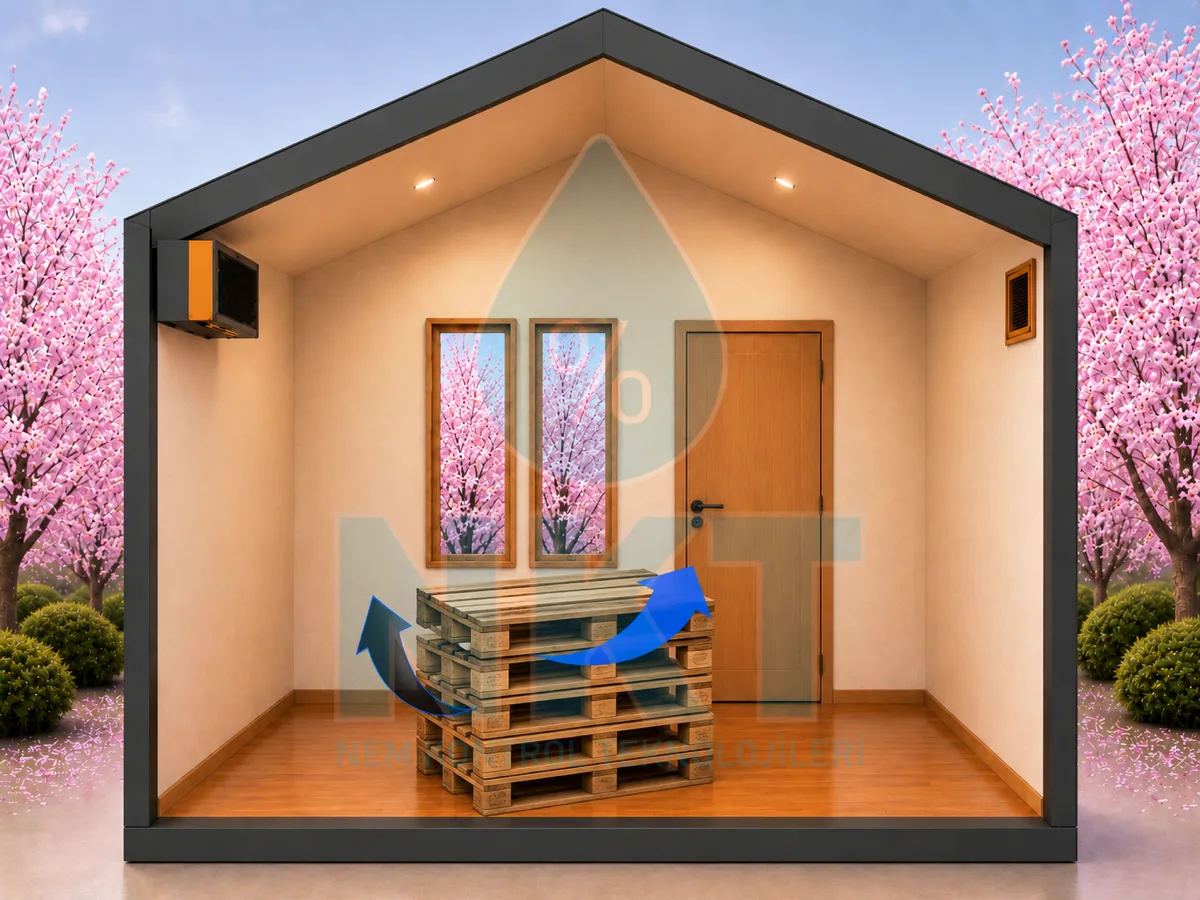

6) Hidroskopik Malzemelerden Buharlaşma
Ahşap, kağıt, deri, pamuk, gıda ürünleri gibi hidroskopik malzemeler depolandıkları mahalin bağıl nemi ile dengeye gelinceye kadar nem salar (yüksek başlangıç nemi) veya emer (düşük başlangıç nemi). Yeni stoklanan ürünler için bu kalem önemli olabilir.
u1 = malzemenin başlangıç nem içeriği (g)
u2 = mahal RH'sinde denge nem içeriği (g)
t = denge süresi (h), malzeme ve hava sirkülasyonuna bağlı
Tipik denge nem içerikleri (kuru ağırlık yüzdesi olarak):
| Malzeme | %30 RH'de | %60 RH'de | %90 RH'de |
|---|---|---|---|
| Ahşap (yumuşak) | ~6% | ~11% | ~21% |
| Pamuk | ~5% | ~9% | ~16% |
| Kağıt | ~5% | ~9% | ~17% |
| Deri | ~13% | ~21% | ~30% |

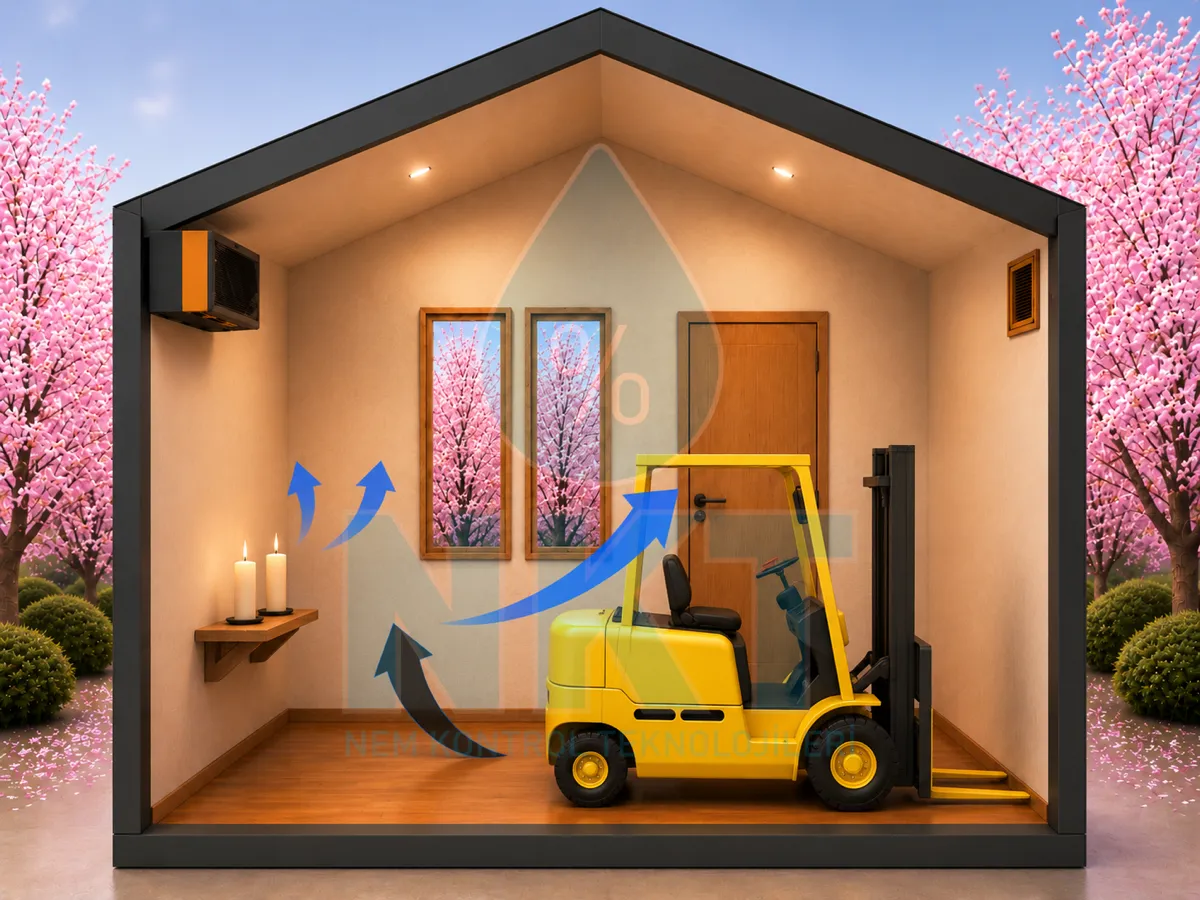

7) Yanma Kaynaklı Emisyon
İçten yanmalı motorlar (forklift, jeneratör), gaz brülörleri ve doğrudan yakıtlı ısıtıcılar yanma reaksiyonunda su buharı üretir.
Doğalgaz için bu oran ~2,2 kg/kg yakıt olur (daha yüksek H/C oranı). Yetersiz egzoz veya kapalı alanda yanan ekipman bu yükü iç ortama bırakır.
Toplam Yük + Güvenlik Faktörü
Yedi kalem ayrı ayrı hesaplandıktan sonra toplanır:
Mtasarım = Mtoplam × (1 + güvenlik faktörü)
Güvenlik faktörü = 0,15 – 0,25
Cihaz Tipi Seçimi: Konfor mu, Proses mi?
Tasarım nem yükü (g/h) belirlendikten sonra hangi tip cihaz sorusu gelir. Bu kararda en kritik üç parametre: hedef çiy noktası, mahal sıcaklığı ve yıllık çalışma süresi.
| Hedef Çiy Noktası | Önerilen Teknoloji | Tipik Uygulama |
|---|---|---|
| +12°Cdp ↔ +20°Cdp | Yoğuşmalı tip (CD/CDP serisi) | Konut bodrum, ofis, mağaza, soğuk depo, gıda işleme |
| −10°Cdp ↔ +12°Cdp | Yoğuşmalı + ön ısıtma veya silikajel rotor | Dondurucu giriş, yumuşak proses |
| −40°Cdp ↔ −10°Cdp | Silikajel rotor (AD serisi) | İlaç granülasyon, freeze-dryer storage |
| −40°Cdp altı | Çok kademeli silikajel (ADP/ADE serisi) | Lityum pil dry room, gaz analiz |
Konfor uygulamaları (konut bodrum, ofis, mağaza, ev tipi havuz) genellikle yoğuşmalı tip ile karşılanır; küçük portatif modellerden duvar tipi ya da kanallı endüstriyel modellere kadar geniş bir yelpazesi vardır. Proses uygulamalarda hedef çiy noktası kritik karar parametresidir.
Sık Yapılan Hesap Hataları
- İnfiltrasyonu hafife almak, sadece yapı zarfını dikkate alıp kapı/conveyor/airlock açıklıklarını unutmak. Soğuk depo uygulamalarında bu, gerçek yükün %40'ından fazlasını gözden kaçırmak demektir.
- Yaz ve kış ekstremlerinden yalnız birini kullanmak, nem alma sistemi yaz peak'i, nemlendirme sistemi kış peak'i için ayrı ayrı boyutlandırılmalı. Tek hesap iki sistemi de yetersiz boyutlandırır.
- Bağıl nem üzerinden hesap yapmak, RH sıcaklığa bağlıdır, kütle dengesi denklemlerinde özgül nem (W) kullanılmalıdır. RH üzerinden hesap %20–30 hata getirir.
- Aşırı güvenlik faktörü, %50+ emniyet eklemek aşırı kapasiteli cihaz seçimine yol açar; cihaz sürekli kısa çevrimde çalışır, kompresör ömrü kısalır, enerji tüketimi artar. %15–25 yeterlidir.
- Defrost kaynaklı yükü ihmal etmek, soğuk depo evaporatöründe biriken buz erirken atmosfere su buharı bırakır; bu yük tipik olarak toplam infiltrasyonun %10–20'si kadardır.
NKT Mühendislik Çözümleri ve Hesaplama Araçları
Doğru bir nem yükü hesabı yazılım destekli sistematik yaklaşımla yapılır. Aşağıdaki ücretsiz araçlarımız konfor ve proses uygulamaları için pratik çıkış noktası sağlar:
- Psikrometrik Hesaplayıcı, bağıl nem ↔ özgül nem ↔ çiy noktası dönüşümleri
- Enerji Verimlilik Simülasyonu, yoğuşmalı vs silikajel rotor yıllık enerji simülasyonu
- Havuz Nem Alma Hesaplayıcı, yüzme havuzu uygulamaları için adyabatik buharlaşma hesabı
- Endüstriyel Nem Alma Hesaplayıcı, yedi yük kalemi otomatik toplama
Detaylı bir nem yükü analizi ve endüstriyel nem alma cihazı seçimi için iletişim formundan projenizi paylaşabilirsiniz. NKT, Nem Kontrol Teknolojileri mühendislik ekibi, TFT İtalya'nın AD/ADP/ADE silikajel rotorlu nem alma cihazı ile CD/CDP yoğuşmalı nem alma cihazı serileri içinden uygulamanıza özel cihaz tavsiyesini, ASHRAE Fundamentals + sektör spesifik referans değerleri ve bin-saat enerji simülasyonu ile birlikte sunar.
